PC All-in-one Shuttle XPC P52U3

PC All-in-one Shuttle XPC P52U3

Řada All-in-One počítačů Shuttle obsahuje modely se třemi různými velikostmi obrazovky: 11,6", 15,6" a 19,5". Model řady P52U s kapacitní 15,6" multidotykovou obrazovkou nabízí rozlišení Full-HD. Procesor Intel Ultra-Low-Voltage (ULV) zajišťuje vysoký výpočetní výkon a zároveň udržuje spotřebu energie na nízké úrovni. Díky pasivnímu chlazení je systém prakticky bezhlučný, bezúdržbový a schválen pro nonstop provoz 24/7. Obzvláště vhodné pro vertikální aplikace je uspořádání konektorů ve spodní části a přední panel v souladu s IP54, který je chráněn před prachem a stříkající vodou.

Bez ventilátoru a tichý
Pasivní chlazení pomocí tepelné trubky, absolutně žádný hluk ventilátoru
Ideální pro prostředí citlivá na hluk
Bez ventilátoru, nenáchylný na prach a tedy prakticky bezúdržbový

24/7 nonstop provoz
Toto zařízení je schváleno a vhodné pro nepřetržitý provoz 24/7.
Požadavky:

- Musí být zaručena volná cirkulace vzduchu k PC.
- Větrací otvory musí být čisté.
- Pokud je nainstalován pevný disk, musí být také schválen jako trvalá součást provozu jeho výrobcem.

IP54 ochrana
Přední panel je chráněn před prachem a stříkající vodě podle třídy ochrany IP54.

Struktura:
Barva: černá nebo bílá
Rozměry: 393,6 x 272,5 x 39,8 mm (Š x V x H)
100 mm montáž na VESA
Otvor pro zámek Kensington
Hmotnost: 3,25 kg netto, 4,5 kg brutto

Operační systém
Tento systém se dodává bez operačního systému.
Je kompatibilní s:
- Windows 11 - 64-bit
- Windows 10 - 64-bit
- Linux - 64-bit

Dotyková obrazovka
Funkce dotykové obrazovky podporuje zadávání konečky prstů
Kapacitní dotykový panel s 10bodovým vícedotykovým ovládáním
Podporuje ovládání is rukavicemi (PVC, bavlna, bavlna/len)
Stylus není podporován

39,6 cm displej (15,6")
39,6 cm / 15,6" LCD displej

Poměr stran: širokoúhlý panel 16:9
Rozlišení: 1920 x 1080 = 2 megapixelů (Full HD / 1080p)

Procesor
Model: Intel Core i3-10110U (ULV) processor
Architektura System-on-a-chip (SoC) s integrovanou pamětí a grafickým řadičem
Balíček FCBGA1528 - připojován přímo na základní desku
Kódové jméno: Comet Lake U (10. generace Intel Core)
Jádra: 2/4
Základní frekvence: 2,1 GHz
Intel Smart Cache: 6 MB
TDP výkon: maximálně 15 W
Výrobní proces: 14nm
Maximální teplota spoje: 100 °C
Podporuje 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2 4.1/4.2

Integrovaná grafika
Grafika Intel UHD 620
Frekvence GPU: 300 ~ 1000 MHz
Výkonné jednotky (EU): 23
Podporuje DirectX 12, OpenGL 4.5
Podporuje úplné hardwarové dekódování H264, H265 8/10 bit, VP8/9, VC-1, AVC
Podporuje technologii Quick Sync Video a Clear Video HD

Až tři displeje současně
Dva video porty podporují dvě další nezávislé obrazovky:
1) HDMI 1.4b podporuje 1920 x 1080 při 60 Hz nebo 3840 x 2160 při 30 Hz
2) Analogové video VGA/D-Sub podporuje rozlišení 1920 x 1080 při 60 Hz

Režimy více monitorů jsou následující:
Režim klonování: Všechny displeje zobrazují stejný obsah v rozlišení 1600 x 900.
Rozšířený režim: všechny displeje zobrazují odlišný obsah.

BIOS
AMI BIOS v 16 MB EEPROM s rozhraním SPI
Podporuje neustálé zapnutí i po výpadku napájení / vždy zapnuto
Podporuje Wake-on-LAN (WOL) ze stavů ACPI S3, S4, S5
Podporuje monitorování hardwaru a funkci Watchdog
Podporuje funkci Firmware TPM v2.0

Podpora paměti
2x slot SO-DIMM s 260 piny
Podporuje DDR4-2666 (PC4-21300) SDRAM při 1,2 V, podpora i DDR4-3200
Podporuje režim Dual Channel
Podporuje maximálně 32 GB na DIMM, maximální celková velikost: 64 GB
Podporuje dva moduly DIMM bez vyrovnávací paměti (bez ECC nebo registrované)

2,5" pozice pro pevný disk / SSD
Podporuje jeden pevný disk SATA nebo jeden disk SATA SSD ve formátu 6,35 cm / 2,5"
Rozhraní SATA 3.0 podporuje rychlost přenosu dat až 600 MB/s (6 Gbit/s)
Podporuje jeden disk o výšce až 9,5 mm
Předinstalovaný kabel SATA

M.2-2280 Slot
Slot M.2 2280 BM poskytuje následující rozhraní:
- PCI-Express Gen. 3,0 x 4
- SATA v3.0 (max. 6 Gbps)
Podporuje karty M.2 o šířce 22 mm a délce 80 mm (= typ 2280).
Podporuje M.2 SATA SSD (s klíčem B + M) a M.2 PCIe SSD (s klíčem M)

Čtečka paměťových karet
Integrovaná čtečka karet podporuje paměťové karty SD, SDHC a SDXC

Webkamera
Integrovaná webová kamera s rozlišením Full HD (1920 x 1080 pixelů)

Mikrofon a reproduktory
Přední panel s integrovaným elektretovým kondenzátorovým mikrofonem a
2x 2W reproduktory

Integrovaný zvuk
C-Media CM6542 (USB) nebo Realtek ALC269 (HD Audio)
Dva analogové audio konektory (3,5 mm) na spodní straně:
1) Linkový výstup (sluchátka)
2) Vstup pro mikrofon
Digitální zvuk je podporován přes HDMI.

Drátová síť
Ethernetový řadič Intel i211 s rozhraním MAC, PHY a PCIe
Podporuje provoz 10/100/1 000 MBit/s
Podporuje WAKE ON LAN (WOL) z režimů S3, S4
Podporuje spuštění sítě pomocí prostředí Preboot eXecution Environment (PXE)

Bezdrátová síť (WLAN)
Čipset: Realtek RTL8821CE-CG
Rozšiřující karta M.2-2230 (NGFF).
Připojeno se dvěma interními anténami (přes IPEX4)
Podporuje WiFi IEEE 802.11b/g/n/ac v pásmu 2,4/5 GHz, 1T1R
Max. 72,2 / 150 Mbps s použitím šířky pásma 20/40 MHz v režimu n
Max. 433,3 Mbps s použitím šířky pásma 80 MHz v režimu AC
Podporuje Bluetooth 4.2 v pásmu 2,4 GHz

Přední LED diody
LED napájení (modrá)
LED dioda pevného disku (oranžová)

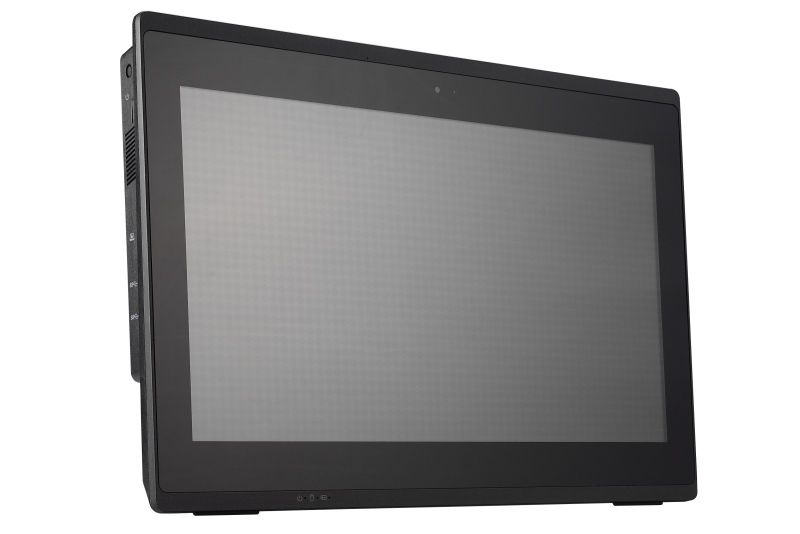

Konektory na levé straně
Vypínač
2x USB 3.2 Gen 1 (max. 5 Gbps)
čtečka SD karet
Otvor s tlačítkem napájení
CMS button hole

Spodní strana konektorů
HDMI 1.4b (podporuje digitální video a digitální zvuk)
2x USB 3.2 Gen 1 (max. 5 Gbps)
2x USB 2.0
2x COM serial
Gigabitová síť (LAN, RJ45)
Zvukový linkový výstup / sluchátka (3,5 mm jack)
Vstup pro mikrofon (3,5 mm jack)
DC vstup pro externí napájecí adaptér (5,5 / 2,5 mm)

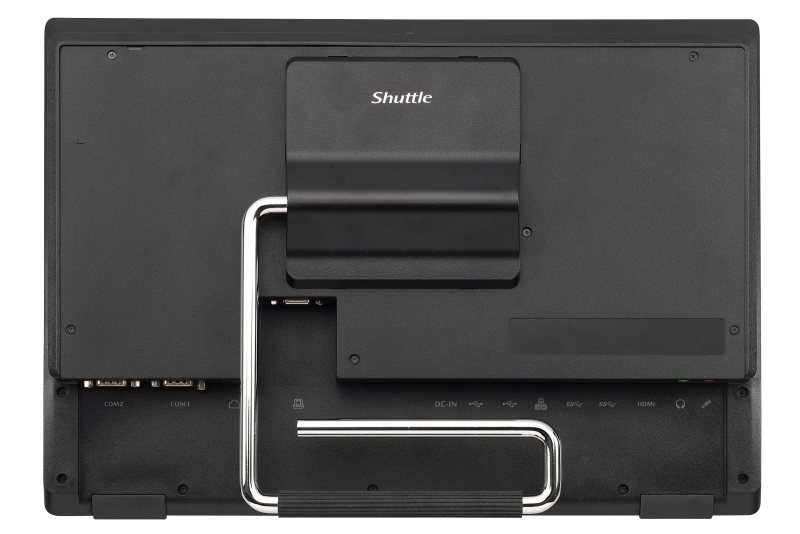

Zadní strana konektorů
VGA konektor (D-Sub 15 pol., analogové video)
Volitelné: 2x COM / sériový (D-Sub), 1x LPT / paralelní (příslušenství: PCL71 nebo POS01)

Konektory vpředu
Interní konektor USB 2.0 typu A pro USB klíč
(Celková délka USB klíče: 100 mm)
Serial ATA (6 Gbps)
Serial ATA napájecí konektor
3x USB 2.0 (všechny obsazeno)
eDP konektor (Embedded DisplayPort) - obsazený displejem
Konektor pro volitelný COM/LPT adaptér POS01 nebo PCL71

Otevírací otvory pro volitelné antény
Šasi obsahuje dva perforované 7 mm otvory
pro volitelné antény namontované s (RP-) SMA konektorem
pro bezdrátovou síť, jako je WLAN nebo WWAN (např. LTE)

Nabíječka
Externí 65 W napájecí adaptér (bez ventilátoru)
Vstup: 100 ~ 240 V AC, 50/60 Hz, Max. 1,6 A
Výstup: 19 V DC, Max. 3,42 A, Max. 65 W

Vstupní DC konektor
Vstupní DC konektor: 5,5 / 2,5 mm (vnější / vnitřní průměr)
DC vstup počítače podporuje externí
napájecí zdroj s 12V ± 5% nebo 19V ± 5%.

Zahrnuté příslušenství
Stručný návod
DVD s ovladačem
Externí napájecí adaptér (65W / 19V)
Napájecí kabel
Šrouby

Volitelné příslušenství
PCL71: COM / LPT / RJ11 adaptér:
- 1x paralelní (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5/12V
POS01: COM / LPT / RJ11 adaptér:
- 1x paralelní (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5/12V
- 2x sériové RS232 (8p RJ45)
- 1x DIO/RJ11 konektor pro zásuvku na peníze podporuje 12/24V
PNFC03: Modul NFC (podporuje pouze Windows 10, bez Linuxu a podpory transakcí)
- Poznámka: PNFC03 je k dispozici pouze na vyžádání

Environmentální kritéria
Provozní teplota: 0 ~ 40 ° C
Vlhkost: 10 ~ 90%

Certifikace a shoda
EMI: CE, RED, FCC, RCM, VCCI
Bezpečnost: CB, ETL
Další shody: RoHS, ErP Lot3, Energy Star v7.0

Shoda

Toto zařízení je klasifikováno jako technické informační zařízení (ITE) ve třídě B a je určeno pro použití v obývacím pokoji a kanceláři. Označení CE potvrzuje shodu se směrnicemi EU:
(1) 2014/30 / EU o elektromagnetické kompatibilitě (EMC),
(2) 2014/35 / EU o elektrických zařízeních určených k používání v rámci určitých limitů napětí (LVD),
(3) 2009/125/EU o požadavcích na ekodesign energeticky významných výrobků (ErP),
(4) 2014/53 / EU týkající se rádiových a telekomunikačních koncových zařízení (RED
